3d打印別墅還是商務樓？揭密3D打印建筑(房子)的那些事兒

對于3d打印建筑中的那些事兒，不知道您是否了解過呢？今天帶你走進那些神秘的3D打印房屋技術！揭開3D打印房子的神秘面紗，come with me!

水泥基建筑3D打印材料主要原料是指快硬硫鋁酸鹽水泥和礦物摻合料組成的復合膠凝材料,以及尾礦機制砂,通過添加復合調凝劑和復合體積穩定劑等制備而成,可直接泵入建筑用3D打印機中應用于施工。試驗結果表明制備的3D打印材料具有下述特點:早期強度高,后期強度發展穩定,其中2 h抗壓強度為10~20 MPa,3 d抗壓強度為40~50 MPa,28 d抗壓強度為50~60 MPa;凝結時間可調節,一般初凝時間為20~50 min,終凝時間為30~60 min;可滿足建筑3D打印施工連續性和強度要求。

1. 3D打印在建筑技術中的發展

3D打印（3Dprinting）技術在珠寶、鞋類、工業設計、汽車、航空航天、醫療、軍工以及其他領域都有應用，該技術同樣引發了建筑業追捧的熱潮。3D打印建筑技術與傳統建筑相比，其優勢在于：速度快，不需要使用模板，可以大幅節約成本；不需要數量龐大的建筑工人，大大提高了生產效率；可以非常容易地打印出其他方式很難建造的高成本曲線建筑；具有低碳、綠色、環保的特點。3D打印建筑技術可能改變建筑業的發展方向，對環保、建筑業、預拌混凝土行業帶來的改變是顯而易見。

2012年1月，美國航天局（NASA）出資與美國南加州大學合作，最新研發出“輪廓工藝”3D打印技術。2013年1月，荷蘭設計師JanjaapRuijssenaars計劃采用3D打印技術建造仿莫比烏斯環的3D打印房屋。2013年1月，歐洲航天局已著手同建筑公司Forster+Parterners聯手研發在月球打印一座空間站的項目。計劃利用月球現成的土壤及其他材料通過3D打印技術將其制成建筑材料，進而完成空間站的建設[4]。2013年2月，英國設計師SoftkillDesign正著手使用3D打印技術以纖維尼龍為結構材料建造大批量民用住房。2013年3月，荷蘭公司DAS的建筑師建造了打印機，號稱將建造“第一”的3D打印運河屋[5]。2014年1月，實現了3D打印運河屋組件的實際三維打印，預計將用三年時間完成組裝。2013年1月，中國上海盈創公司利用高標號水泥和玻璃纖維復合制造了首批3D打印建筑，引發國內外多方關注。

2015年2月，它又在蘇州工業園區展示3D打印了一棟面積1100平米的別墅和一棟6層居民樓。

2. 建筑3D打印材料研究現狀

目前3D打印材料主要分成四種類型，塑料，金屬，陶瓷，蠟等。這些3D打印材料具有成本差異大并且有特定應用的需求。塑料材料的應用，如消費者印刷和幾個行業，消費者產品的制造用途。金屬在高端行業，如航空航天與國防，汽車，醫療及牙科等；陶瓷使用在家居裝飾用途;蠟等用在藝術和雕塑等領域。在這4種材料中，最有可能在建筑3D打印中的應用的是第一種塑料類有機材料的。但是如果利用光聚合物，ABS，PLA，尼龍等熱塑性材料添加纖維后制成，這些有機材料在高溫下熔融狀態下進行打印，逐層沉積固化，容易發生氧化分解等化學反應，制備和施工過程放出難聞的有毒氣體，對環境和人體造成危害；此外，有機材料對打印條件要求高，成本高，力學性能差，用有機材料成型的建筑宜居性差，一定程度上限制了建筑3D打印技術的應用。

現有的一般混凝土材料凝結時間長，通常的初凝時間6-10h，終凝時間24小時左右，不能滿足3D打印過程中材料在短時間內快速凝結的性能要求；且一般呈流動性，無法滿足3D打印過程中的豎直堆積性能，所以無法作為3D打印材料使用。本文研究提供了一種適合建筑3D打印使用的水泥基復合材料，解決現有技術中用于3D打印技術的材料多為有機材料的問題；還解決現有普通水泥基材料凝結時間長且一般呈流動性、沒有觸變性能、不適用于3D打印過程的技術問題。

3.建筑3D打印材料關鍵技術及力學性能研究

3.1水泥基建筑3D打印使用原材料

（1）水泥：河北唐山北極熊42.5R快硬硫鋁酸鹽水泥，性能參數見表3.1,表3.2。（2）減水劑:聚羧酸PC減水劑。減少拌合用水量、提高材料的強度。

（3）細骨料：20-40目、40-70目機制尾礦砂。3D打印材料中使用尾礦砂，能夠有效的降低材料成本，同時也減少了工業固廢對環境的污染、具有一定的節能環保作用。

（4）3D打印材料的關鍵技術主要是材料的凝結時間和強度的控制，這兩個指標的精確控制才能保證建筑3D打印的連續性和安全性。本研究從多種促凝劑、緩凝劑中實驗選擇可用的外加劑。其中選用早強劑:碳酸鋰（J1）、氫氧化鋰（J2）硫酸鈉（J3）。選用緩凝劑：硼酸（H1）,葡萄糖酸鈉（H2），酒石酸（H3），檸檬酸（H4），四硼酸鈉（H5）,三聚磷酸鈉（H6）

（5）自制復合體積穩定劑（VS）。保證材料粘結性好，穩定性強，具有良好的出泵形態保持能力和粘結性能，打印的建筑物具有良好的形態和體積穩定。復合外加劑包括：觸變劑、纖維素醚、纖維復合而成

3.2 水泥基3D打印材料凝結時間控制關鍵技術

3.2.1水泥快速凝結外加劑的選用

快硬硫鋁酸鹽水泥比普通硅酸鹽的凝結速度更快和早期強度更高，但在3D打印材料實際應用當中需要更快的凝結速度，更高的早期強度[9]。促凝劑能夠在水泥水化過程中起催化劑的作用，它能夠促使C3A和無水硫鋁酸鈣的迅速水化形成大量鈣礬石，迅速縮短水泥的凝結時間。所以本文選用J1、J2、J3促凝劑，研究促凝劑對快硬硫鋁酸鹽水泥的影響，確定適用于SAC水泥的促凝劑。

不同促凝劑對R-SAC凝結時間的影響

J1對硫鋁酸鹽水泥的促凝效果很明顯，在0.01%摻量時就有明顯的促凝效果，將凝結時間縮短一半；在摻量0.05%時可以將初凝時間縮短到9分鐘，當摻量到0.3%時初凝時間為5分鐘。J2為強堿，它對R-SAC的凝結時間的影響比J1、J3更為強烈，當J2摻量為0.01%時，就可以將凝結時間縮短到9分鐘，達到同J1摻0.05%時的效果。而J3作為普通硅酸鹽水泥常用的早強促凝劑其對快硬硫鋁酸鹽水泥的促凝效果不好。所以從實驗結果來看，促凝劑對硫鋁酸鹽水泥的促凝效果J1、J2的促凝效果明顯，J3不明顯。通過對不同種促凝劑對R-SAC凝結時間和強度性能的影響試驗，結果表明J1作為R-SAC的促凝劑。

3.2.2水泥緩凝外加劑的選用

快硬硫鋁酸鹽水泥雖然有早期強度高，微膨脹等優點，但由于其水化速度很快，在實際使用過程中，往往需要一定的工作時間，特別在夏季高溫環境中，所以必須配合使用合適的緩凝劑來控制施工時間。緩凝劑能吸附于水泥顆粒表面，并形成一層難溶的薄膜，對水泥顆粒的水化起屏障作用，延緩了水泥和漿體結構的迅速形成，降低水泥的水化速度，使水泥的迅速凝結和強度的增幅較為平緩，能夠使3D打印材料的凝結時間更加穩定、容易控制。

不同緩凝劑對R-SAC的凝結時間的影響程度有H1＞H2>H3>H5>H6趨勢，H4會造成R-SAC凝結時間異常。H1的緩凝效果隨著添加量增加，凝結時間大幅延長，不利于控制，這就給實際使用中造成一定風險。當H2為普通硅酸鹽水泥常用的緩凝劑，對R-SAC也起到很好的緩凝作用，能夠作為硫鋁酸鹽水泥適用的緩凝劑。H3作為緩凝劑加入后，在0.05%摻量時有輕微促凝效果，在摻量0.1%到0.3%時緩凝效果顯現，趨勢同H2接近。H4也是普通硅酸鹽水泥常用的緩凝劑，在加入R-SAC中對凝結時間的影響不穩定，不適合作為R-SAC的緩凝劑使用。H5隨著摻量的提高緩凝效果逐漸體現，在0.1%到0.3%摻量的變化下，初凝時間由28分鐘延長到109分鐘，終凝時間由49分鐘延長到148分鐘，其緩凝效果比H1更穩定，是可以用來作為R-SAC的緩凝劑。H6用做R-SAC的緩凝劑時可能會出現促凝效果，不建議采用H6作為R-SAC的緩凝劑。

3.2.3 3D打印材料凝結時間復合調凝劑

硫鋁酸鹽水泥的凝結時間的調節在實際生產和工程應用中建議使用促凝劑、緩凝劑復配調節的原則[10]。根據實驗選用促凝劑碳酸鋰和緩凝劑無水硼砂、葡萄糖酸鈉、酒石酸復合使用能夠有效的調節硫鋁酸鹽水泥的凝結時間。

本研究通過大量的試驗總結出了在不同的環境溫度下能夠有效的調節硫鋁酸鹽水泥系列材料的復合調凝劑JH，根據此規律對緩凝劑的摻量進行微調能夠制備出凝結時間10min~ 1h任意控制的硫鋁酸鹽水泥基的建筑3D打印材料。

由表3.6可以看出，在三個不同的環境溫度下，通過調節復合調凝劑中促凝劑和緩凝劑的組成，能夠實現材料凝結時間在10min-60min內靈活控制，并調整范圍大。能夠滿足在不同季節和環境下的3D打印工程的進行。這種3D打印材料具有很高的早期強度和快速凝結功能，

2h的抗壓強度內即可達到10～20MPa；3天后抗壓強度為40～50MPa，28天后抗壓強度為60MPa左右的高強度，能夠滿足3D打印建筑的承重墻，柱的強度要求，也能使打印的構件具有好的力學性能。

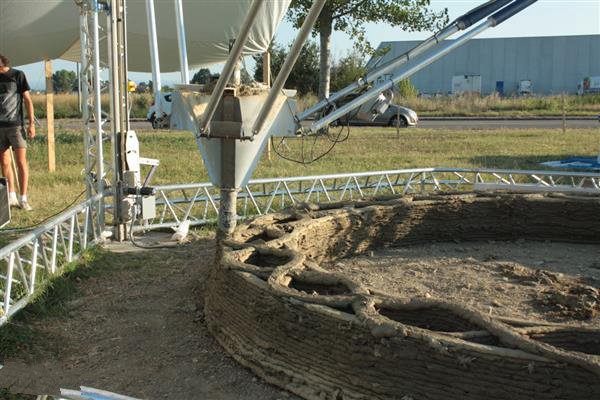

3D打印材料的打印成型過程

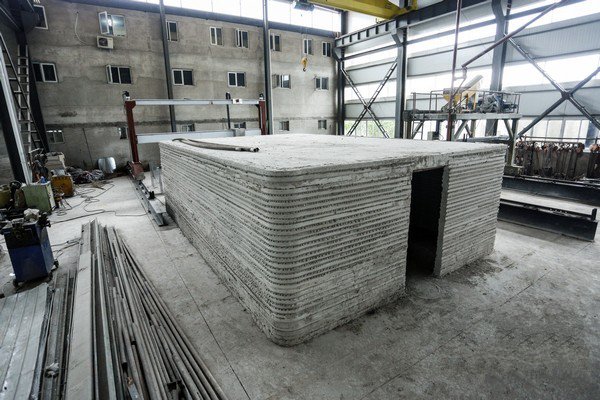

3D打印結構試件

本3D打印材料原材料成本低，對環境和人體無害，材料粘結性好，穩定性強，具有良好的出泵形態保持能力和粘結性能，打印的建筑物具有良好的形態和體積穩定，能滿足建筑3D打印施工連續性和建筑強度的要求，打印成型的建筑、構件在短時間內即具有移動及裝配使用性能，在建筑3D打印中有廣泛的應用前景，能極大地促進了3D打印技術的應用推廣。

4 得出的結論

（1）建筑3D打印材料用硫鋁酸鹽水泥作為膠凝材料，能夠克服普通波特蘭水泥基材料凝結時間長，早期強度低等缺點。制備的3D打印材料具有很高的早期強度，其2h抗壓強度在10-20MPa，28d抗壓強度能達到50-60MPa。

（2）在不同的施工溫度下，調整促凝劑J1和緩凝劑H2, H3，H5比例能夠配制適用于這種建筑3D打印材料的復合調凝劑，并按施工要求將材料的凝結時間在20min-60min之間靈活控制。

（3）R-SAC水泥基3D打印材料通過不同功能外加劑的調節，它的工作性能、形態穩定性和強度能夠滿足建筑3D打印連續性和結構的安全性。

（4）本水泥基3D打印材料原材料取材方便，能夠應用大量工業廢料，成本低，制備和施工過程不釋放有毒氣體，對環境和人體無害，它能夠促凝建筑3D打印技術的推廣應用。
